Introduzzjoni
L-O-rings tal-gomma huma tip tipiku ta 'element tas-siġillar użat f'varjetà ta' applikazzjonijiet mekkaniċi u industrijali. Li tkun taf kif tkejjel id-daqsijiet tal-O-ring huwa kritiku biex tiġi żgurata installazzjoni korretta u siġillar b'suċċess. Dan l-artikolu se jmur fuq il-proċedura tal-kejl għall-O-rings tal-gomma fil-fond biex jgħinek fl-għażla u l-applikazzjoni ta 'O-rings b'mod preċiż.
Kejl tad-dijametru intern
Id-dijametru ta 'ġewwa huwa d-dijametru ta' ġewwa tal-O-ring, magħruf ukoll bħala d-dijametru tat-toqba. Id-dijametru ta 'ġewwa huwa l-aktar komuni mkejjel b'kalibru jew mikrometru. Qabel ma tkejjel, kun żgur li l-wiċċ O-ring huwa nadif u poġġih fuq wiċċ livell. Uża ż-żewġ sondi ta' kalibru jew mikrometru biex tkejjel id-dijametru ta' ġewwa tal-O-ring, filwaqt li tiżgura li l-kejl ikun perpendikolari mal-pjan tal-O-ring. Ħu l-medja ta 'diversi kejl biex iżżid l-eżattezza.
Kejl tad-dijametru tas-sezzjoni trasversali
Id-dijametru tas-sezzjoni trasversali huwa d-dijametru tas-sezzjoni trasversali ta 'O-ring. Id-dijametru tas-sezzjoni trasversali jista 'jitkejjel b'kalipers jew mikroskopju. Poġġi l-O-ring fuq wiċċ ċatt u uża kalibru jew mikroskopju biex tkejjel id-dijametru tas-sezzjoni trasversali. Biex ittejjeb l-eżattezza, ħu kejl ripetut perpendikolari mal-pjan tal-O-ring u medjahom.
Kejl tal-ħxuna tas-sezzjoni
Il-ħxuna tas-sezzjoni trasversali ta 'O-ring hija l-ħxuna tagħha matul is-sezzjoni trasversali tagħha. Jistgħu jintużaw kalipers jew mikrometri biex jiddeterminaw il-ħxuna tas-sezzjoni. Poġġi l-O-ring fuq wiċċ livell u uża kalibru jew mikrometru biex tkejjel il-ħxuna tas-sezzjoni trasversali tagħha. Biex ittejjeb l-eżattezza, ħu kejl ripetut perpendikolari mal-pjan tal-O-ring u medjahom.

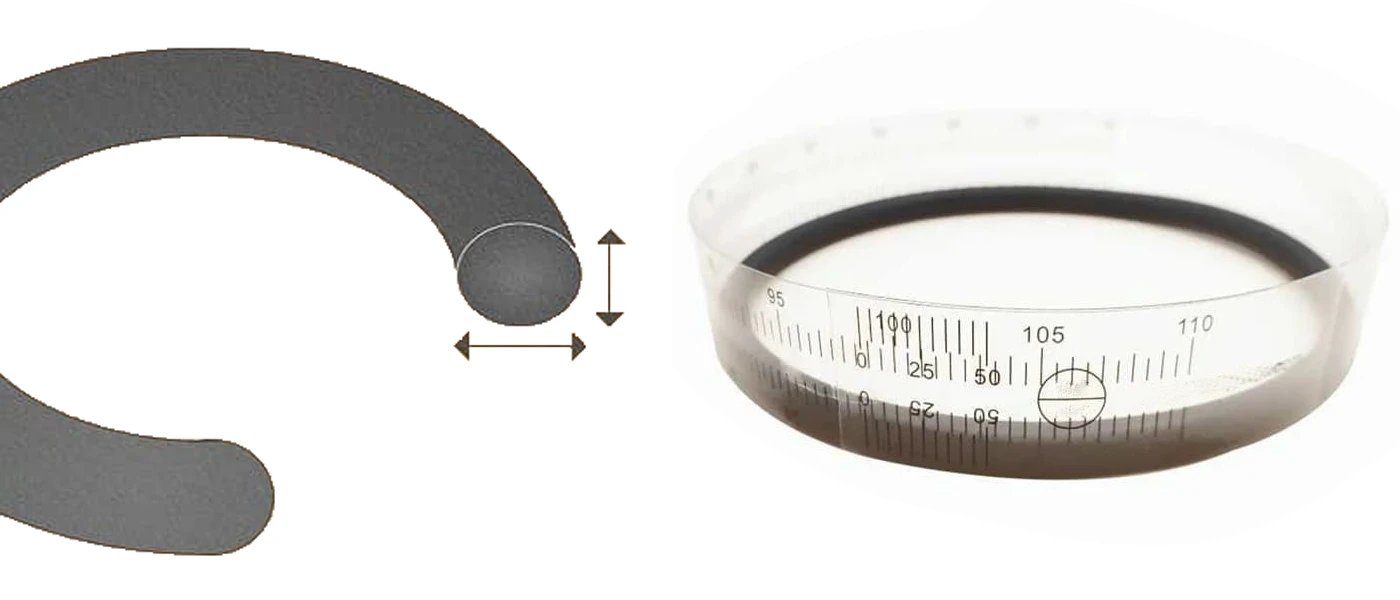

Kejl tad-dijametru madwar
Id-dijametru ċirkonferenzjali huwa d-dijametru tal-O-ring fiċ-ċirkonferenza ta 'barra tiegħu. Ħu ħakkiem delikat jew wajer ċkejken u kejjel id-dijametru madwar. Kebbeb kejl ta' tejp jew wajer żgħir madwar iċ-ċirku ta' barra tal-O-ring u kejjel it-tul. Biex tikseb id-dijametru madwar, jaqsam it-tul osservat b'π.
Kejl tal-ebusija tal-materjal
L-ebusija tal-O-rings tal-gomma tiddetermina l-effettività tas-siġillar tagħhom. L-ebusija ħafna drabi titkejjel fuq l-iskala Shore A jew Shore D. Uża arloġġ tal-ebusija biex tiddetermina l-ebusija tal-O-ring. Agħfas bil-mod il-ponta tal-miter tal-ebusija fuq il-wiċċ tal-O-ring u aqra l-valur muri.
Fil-konklużjoni
O-rings tal-gomma huma mkejla bl-użu ta 'fatturi dimensjonali bħal dijametru ta' ġewwa, dijametru ta 'sezzjoni trasversali, ħxuna, dijametru ċirkonferenzjali, u ebusija tal-materjal. Kejl u għażla xierqa ta 'O-rings ta' daqs korrett huma essenzjali għal siġillar tajjeb u effiċjenza operattiva. Meta tkejjel, dejjem uża l-istrumenti u l-proċeduri xierqa, u ħu medja ta 'diversi kejl għal preċiżjoni akbar. Tista 'tassigura l-affidabbiltà u l-prestazzjoni tat-tagħmir u l-makkinarju tiegħek billi tkejjel u tagħżel bir-reqqa l-O-rings tal-gomma xierqa.
